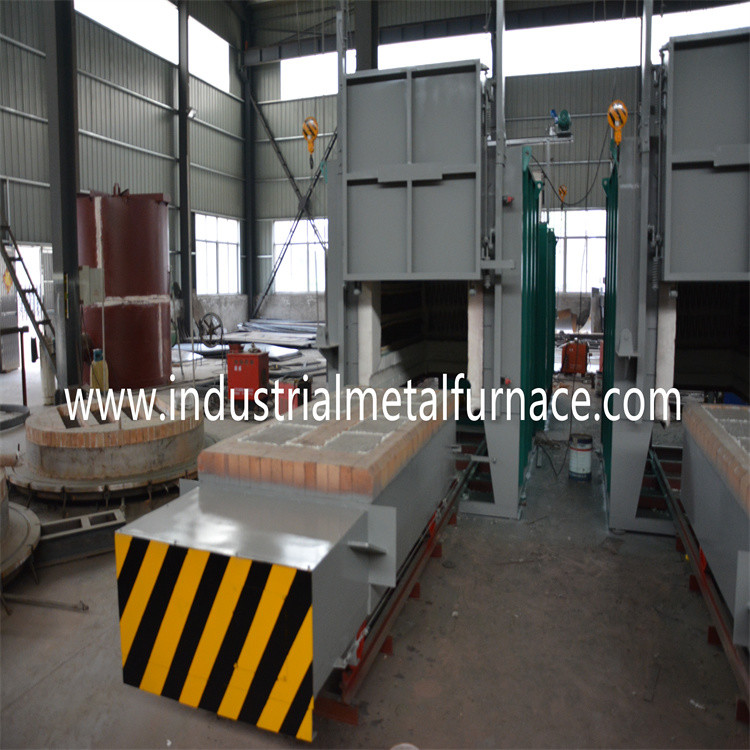

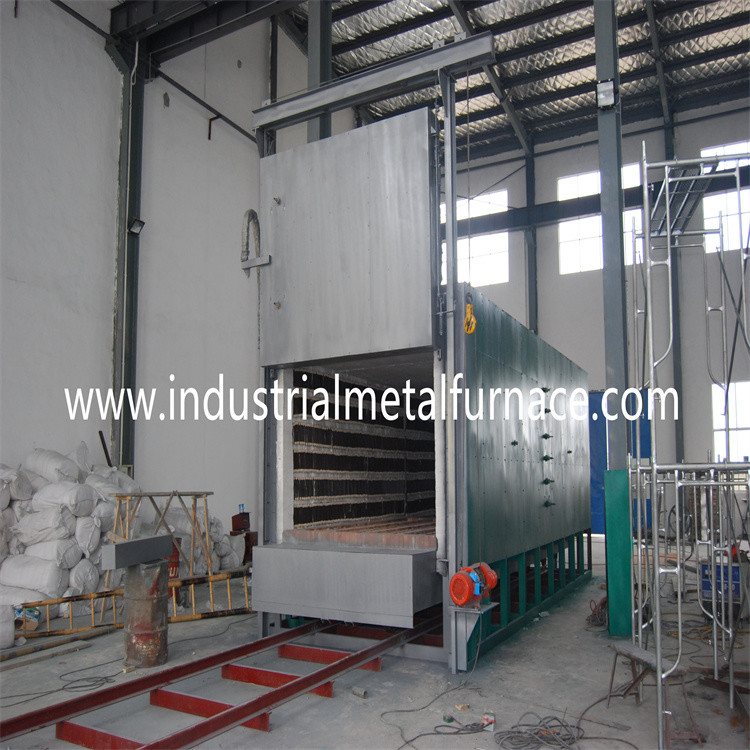

Tipo refractario horno inferior de la fibra del tratamiento térmico del coche de la resistencia eléctrica para el proceso boronizing

1. condiciones de trabajo del horno

1,1 la altitud no excederá 1000 metros.
1,2 la temperatura ambiente está en el rango del ℃ 5-40.
1,3 la humedad relativa media mensual en el área del uso no será mayor del 90%.
1,4 no hay polvo conductor, gas explosivo y gas corrosivo que puede dañar seriamente el metal y el aislamiento alrededor.
1,5 no hay vibración y turbulencia obvias.

2. Revestimiento de horno

El revestimiento de horno es una estructura completa de la fibra, construida con las fibras refractarias estándar de alta calidad fijadas por las piezas de acero redondas. Las fibras de aluminio se precomprimen en los bloques (gravedad de la compresión: ≥230Kg/m3) y entonces fijo al cuerpo del horno por las piezas de acero inoxidables redondas. Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías, de la capacidad antichoque fuerte, y de la lucha contra la erosión. La guarnición tiene un grueso total de 330m m. La fibra de aluminio del silicato resiste una temperatura máxima de 1200℃. Las sujeciones de la fibra se hacen del acero inoxidable.

3. Elemento de calefacción

elemento de calefacción: Las tiras de la resistencia de la aleación de la espiral-forma de la resistencia 0Cr21AL6Nb se montan en 2 paredes laterales, pared trasera, puerta del horno y parte inferior del carretón. Las tiras de la resistencia se producen a través de moldes especiales, y son instaladas en la pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana entre la pared de la fibra y las tiras de la resistencia para evitar cortocircuito. Hay la zona de calefacción 5. Todas las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr21AL6Nb.

4. sistema de control eléctrico

Control de la temperatura: el horno adopta el regulador de temperatura inteligente de Shimaden para controlar la temperatura que tiene función autoajustable para calcular el parámetro ideal del PID y para alcanzar una estabilidad de temperatura. El regulador de temperatura tiene las funciones de la alarma de sobrecalentamiento y de la protección termal de la fractura de los pares.

El horno tiene 5 zonas del control de la temperatura para controlar el acoplamiento entre la temperatura y los movimientos de motor. Cada zona se fija con una alarma de sobrecalentamiento.

A. según los requisitos de proceso, el programa de la subida de la temperatura se fija en el instrumento inteligente y se distribuye a cada zona de temperatura para el control. Llame y corrija el proceso correspondiente, envíe las señales al nivel inferior, y recoja la temperatura de cada zona del instrumento superior.

B. Cuando la fuente de alimentación principal se gira para la operación, el equipo controlará normalmente el horno eléctrico según el sistema del proceso del programa en el instrumento inteligente.

(2) control de poder: adopta el sistema de alta potencia del disparador, equipado del radiador y una serie completa sistema de refrigeración por aire. Cada grupo de elementos de calefacción eléctricos será equipado del amperímetro, del voltímetro y de la indicación encendido-apagado de los elementos de calefacción eléctricos, con poder en la protección que entrelaza y medidas que ponen a tierra seguras de asegurar uso seguro. La elevación de la puerta del horno y el movimiento del carretón todo se terminan en el gabinete de control. Hay el entrelazar eléctrico confiable entre cada acción y poder en la protección que entrelaza con el sistema de calefacción eléctrico.
