El baño de la sal de la resistencia eléctrica calienta tratar los hornos y el equipo para las piezas de metal
1. Uso
El horno externamente calentado del baño de la sal es un tipo de lote horno usado para el tratamiento térmico de las piezas de metal,
por ejemplo el amortiguamiento, el recocido, el temple, la normalización, ninguna calefacción y carburación de la oxidación, el etc.
2. Parámetros técnicos del horno de la invitación de calor
| No. |
Artículo |
Especificación |
| 1 |
Modelo |
RYG-90-7 |
| 2 |
Poder clasificado |
El 90KW+5% (1-100% ajustable) |
| 3 |
Voltaje clasificado |
380V, 3phase, 50HZ |
| 4 |
Temperatura clasificada |
℃ 800 |
| |
Temperatura de trabajo |
750℃ |
| 5 |
Conexión del elemento de calefacción |
Y |
| 6 |
Método del control de la temperatura |
SCR, control del PID, sobre alarma de la temperatura |
| 7 |
Zona del control de la temperatura |
1 punto del control zone+one dentro de la cámara del horno para medir la temperatura |
| 8 |
Tamaño de trabajo eficaz |
Φ900*1000mm
(profundidad interna del diameter*internal del crisol)
|
| 9 |
Exactitud del control de la temperatura |
±2℃ |
| 10 |
Uniformidad de la temperatura |
±10℃ |
| 11 |
Poder vacío de la pérdida del horno |
el ≤18% |
| 12 |
Subida de la temperatura superficial del horno |
≤40℃ |
| 13 |
Lado de calefacción |
calefacción del Cuatro-lado |

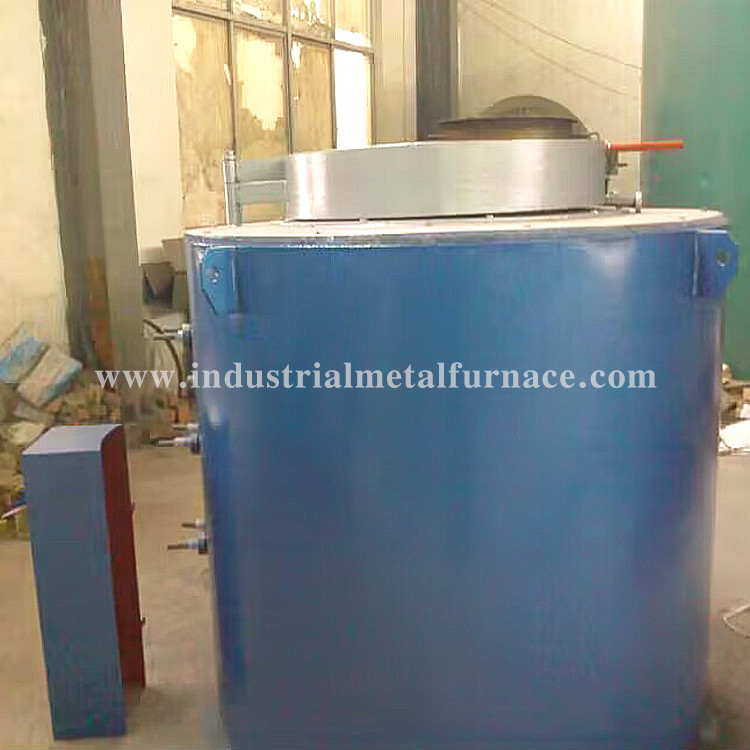

3. Estructura del horno
El horno del baño de la sal se comprende de cáscara del horno, del crisol y del sistema del control de la temperatura.
Cáscara del horno
La cáscara del horno de la invitación de calor es soldada con autógena por el acero del canal y el acero del ángulo. La placa externa de la cáscara se hace del acero Q235,
cuál tiene la característica de la fuerza total sólida, confiable, buena y de no fácil deformar. El revestimiento de horno adopta
fibra refractaria con el grueso de 300m m. La guarnición inferior adopta el ladrillo refractario de la arcilla 1.3g/cm3 y ladrillos pesados
para el área vulnerable. La capa de aislamiento adopta la fibra refractaria del aluminio del silicato, y la capa de aislamiento externa adopta la placa de la tierra de diatomeas y del amianto.

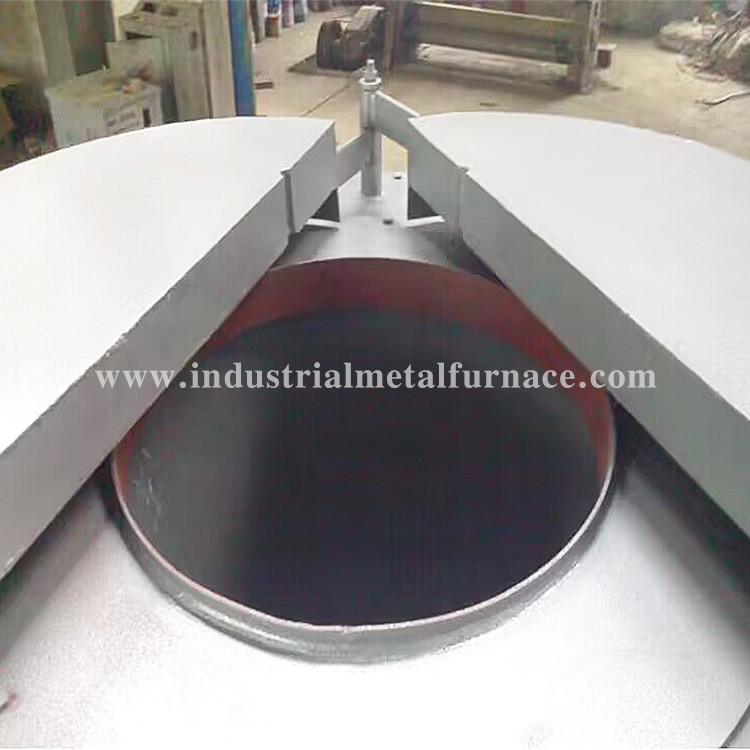

Crisol
El crisol se hace de la placa de acero inoxidable 316L (0Cr17Ni12Mo2) de 10m m. Se utiliza para prevenir la sal fundida
infiltración en capa del aislamiento y el surco de la sal. Cuando se daña el surco de la sal, puede ser levantado para la reparación.
Elemento de calefacción
El elemento de calefacción adopta la correa de la resistencia 0Cr25AL5. El elemento de calefacción se arregla alrededor del cuerpo del horno tan
que el crisol se podría calentar uniformemente. El suelo de horno adopta ladrillos refractarios.
Sistema de control
El gabinete de control principal adopta el tipo vertical gabinete combinado de GGD. El panel de control eléctrico se comprende del metro del amperio, del voltímetro, del regulador de temperatura, del registrador de la temperatura y de los interruptores de control.
4. Alcance de la fuente
| No. |
Artículo |
Q'ty |
| 1 |
Cuerpo del horno |
1 sistema |
| 2 |
crisol de acero inoxidable a prueba de calor 316L |
1 pedazo |
| 3 |
Elemento de calefacción |
1 sistema |
| 4 |
Sistema de control |
1 sistema |
| 5 |
Termopar |
2 sistemas |
