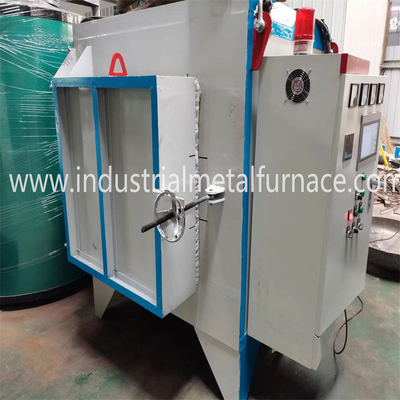

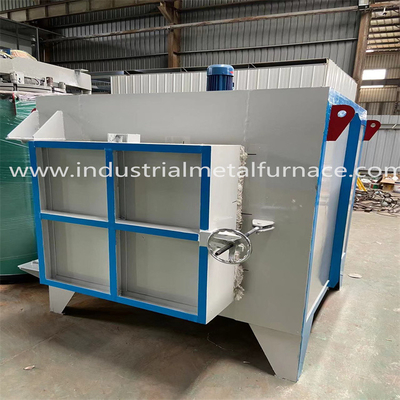

Horno eléctrico tipo caja para el tratamiento térmico de piezas metálicas o de aleación medianas o pequeñas

1Aplicación

El horno eléctrico RX3-25-12 se utiliza principalmente para el tratamiento térmico de piezas metálicas o de aleación medianas o pequeñas.

2. Principales parámetros técnicos

3- Introducción estructural

El horno de calefacción RX3-25-12 está compuesto principalmente por el cuerpo del horno, el revestimiento, la puerta del horno, el elemento de calefacción y el sistema de control de temperatura.

3.1 pielesel cuerpo nace

La estructura de acero del cuerpo del horno está hecha de acero seccional de 6-8 # y placas de acero de 3-12 mm.y están reforzados con soportes seccionales de aceroLa pared exterior del horno está pintada con 2 capas de primeras y 2 capas de pintura de revestimiento.

3.2 revestimiento

El cuerpo del horno tipo caja está construido con ladrillos refractarios y fibra.Las fibras de aluminio se comprimen previamente en bloques (gravedad de compresión: ≥ 235 kg/m³Esta estructura de revestimiento refractario tiene las ventajas de una baja conductividad térmica, una gran capacidad anti-choque y anti-erosión.El revestimiento tiene un grosor total de 325 mmLa fibra de aluminio silicato resiste una temperatura máxima de 1250°C.

3.3 puerta de horno y sistema de puerta hacia arriba y hacia abajo

La puerta del horno tipo caja está compuesta de revestimiento de fibra y carcasa de estructura de acero.El revestimiento de la puerta es de bloques de fibra de alta temperatura que es el mismo que el revestimiento del cuerpo del horno. La estructura general del horno mantiene su forma mientras se calienta. La puerta es de tipo de apertura lateral. La puerta se abre manualmente hacia el lado.

3.4 fondo del horno:

El fondo del horno está compuesto de mampostería refractaria, placa de superficie de bogie Ni7N de 30 mm de espesor.Se coloca una capa de placa inferior de acero resistente al calor para garantizar la carga y proteger la vida útil del alambre del horno.

Revestimiento inferior: Un revestimiento compuesto está hecho de ladrillos refractarios de alta alumina de primera clase, ladrillos refractarios ligeros, ladrillos de aislamiento, etc.Las ranuras de instalación del elemento de calefacción se construyen en el revestimiento, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureDurante la producción, se dejan juntas de expansión para evitar que el revestimiento se expanda y se dañe cuando se calienta.

3.5 elemento de calefacción

Elementos de calefacción: Las tiras de resistencia de aleación de resistencia 0Cr27AL7Mo2 están montadas en las paredes izquierda y derecha, el fondo del horno y el fondo del horno.

3.6 sistema de control eléctrico

Control de temperatura: el control PID se adopta para el control de temperatura, utilizando el controlador de temperatura inteligente Shimaden.el control óptimo de cada zona de temperatura puede lograrseCon su función de autoajuste en línea, se pueden calcular los parámetros óptimos de PID del horno para lograr una estabilidad de temperatura ideal.

Este sistema controla la temperatura del horno de tratamiento térmico.

De acuerdo con los requisitos del proceso, después de la configuración en el controlador de temperatura inteligente, se asigna al control de la zona de temperatura.transmitir señales al nivel inferior, y recoger datos de temperatura del instrumento de nivel superior en cada área.

Cuando se enciende la energía principal, el dispositivo controlará el horno eléctrico de acuerdo con los ajustes del instrumento inteligente.

Control de potencia: el sistema de ejecución de control adopta un sistema de activación de alta potencia, equipado con un radiador y un sistema completo de refrigeración por aire.con una capacidad de carga superior a 300 W,. Cada grupo de elementos eléctricos de calefacción está equipado con un amperímetro, un voltímetro y un indicador de encendido/apagado para los elementos eléctricos de calefacción,con una capacidad de protección de bloqueo y medidas de seguridad de puesta a tierra para garantizar un uso seguro.

4. Componentes Origen

5. Instalación

El horno debe ser instalado por el propio cliente, mientras que el proveedor proporciona el manual de usuario en inglés.Apoyo en línea y vídeos de guía para el cliente debido a la situación actual de la epidemia en todo el mundo.

6Servicio postventa

El horno está garantizado durante 13 meses a partir de la fecha de envío.El comprador se cargará con una cierta tasa si los daños son causados por el propio comprador.
