Horno de tratamiento térmico de tipo pozo
1. Resumen
RQ3El horno de calefacción de serie de alta temperatura tipo pozo (en lo sucesivo denominado horno eléctrico) es un
horno de resistencia de tipo de operación periódica. La temperatura nominal es de 1200°C y el horno es vertical
La cubierta del horno está dividida hidráulicamente y el horno está rodeado por cinturones de resistencia.
Los cinturones de resistencia están dispuestos en la parte inferior del horno, y la placa inferior del horno se coloca en la parte superior.
Hay un anillo de protección de acero inoxidable en el horno para evitar que la pieza de trabajo de chocar con el horno
Este horno eléctrico industrial es adecuado para la alta temperatura

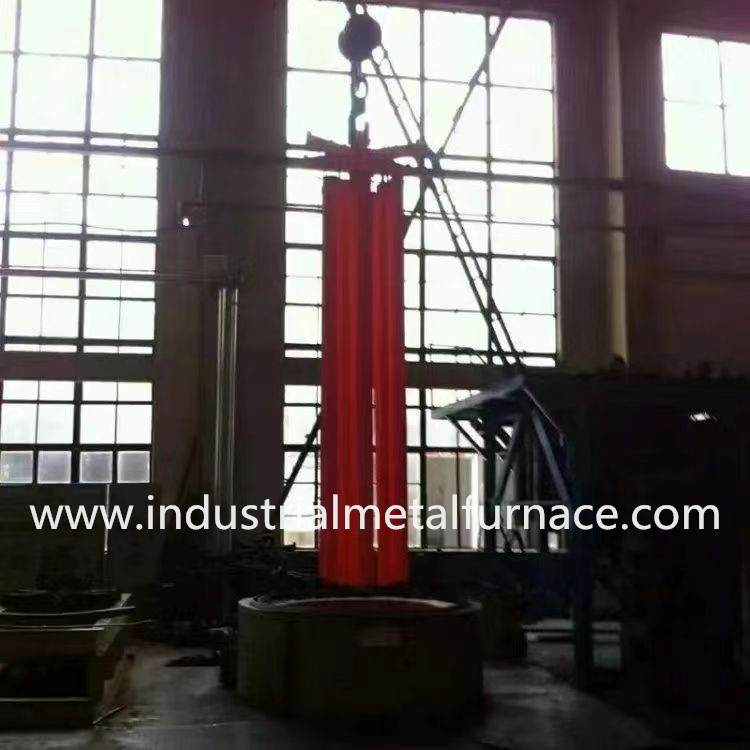

El proceso de calentamiento, recocido y otros procesos de tratamiento térmico para diversas piezas grandes y medianas.
las ventajas de un fuerte sellado en el interior del horno, una alta uniformidad de la temperatura del horno, un buen ahorro de energía
y operación conveniente.
2- El principal.Las condiciones técnicasParámetrosde hornos de tipo pozo
| Nombre |
Unidad |
Se aplicarán las siguientes medidas: |
| Potencia nominal |
KW |
1100 |
| Válvulas de tensión |
|
380 V, 3 fases, 50 Hz |
| Temperatura nominal |
°C |
1200 |
| Conexión del elemento de calefacción |
|
Y |
| Número de zonas de control de temperatura |
Zona |
8 |
|
El horno
tamaño
|
Diámetro |
En el caso de los |
1800 |
| Profundidad |
En el caso de los |
12000 |
| Método de control de la temperatura |
|
Regulador de potencia |
| Instrumento de control de la temperatura |
|
Shimaden, Japón
(SRS13A)
|
| Uniformidad de la temperatura del horno |
°C |
≤ ± 15 (estadio de espera) |
| Precisión del control de temperatura del instrumento |
°C |
≤ ± 1 |
| Modelo de termopares |
|
Tipo K, 8 piezas |
| Método de control de la temperatura |
|
La pantalla táctil superior de 10 pulgadas se utiliza para el ajuste centralizado de la temperatura, el control, el monitoreo, el registro y el almacenamiento de las curvas del proceso de tratamiento térmico.La parte inferior del horno de apagado adopta el controlador de temperatura industrial PID japonés Shimaden SRS13A, y todo el horno está equipado con funciones tales como alarma de finalización de la ejecución del programa, alarma de exceso de temperatura de sonido y luz, y corte automático de corriente. |
| Método de apertura de la tapa del horno |
|
Barras de empuje electrohidráulicas izquierda y derecha |
| Elementos de calefacción |
|
Bandas de resistencia HRE |
| Material del anillo de protección |
|
Acero inoxidable 310S, t=5 mm |
| Material del fondo del horno |
|
ZG40Cr25Ni20, t=30 mm |
| Revestimiento de hornos |
|
Cubierta de fibras refractarias para el cuerpo del horno, ladrillo refractario compuesto para el fondo del horno |
| Marca de los componentes eléctricos |
|
Chint eléctrico |
3. Condiciones de uso
3.1 Uso en interiores;
3.2 No haya polvo conductor, gases explosivos o gases corrosivos que puedan dañar gravemente el metal y el aislamiento circundante;
3.2 No haya vibraciones ni golpes evidentes;
3.4 El taller deberá disponer de instalaciones de extinción de incendios y de escape de humo.
4- Introducción estructural

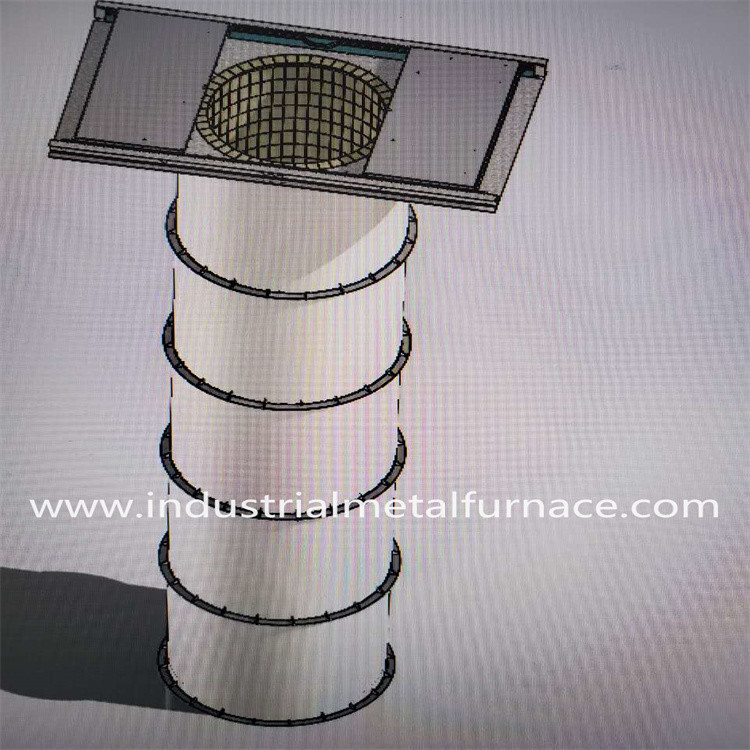

El horno eléctrico de apagado está compuesto principalmente por el caparazón del horno, el revestimiento del horno, los elementos de calefacción, la cubierta protectora,
placa de fondo del horno, cubierta del horno y mecanismo de elevación, sistema de control de temperatura, etc.
4.1 La carcasa del horno se soldó principalmente con placas de acero de alta calidad de 5 mm de espesor en un marco sólido.
El cuerpo del horno se divide en cuatro secciones y se empalma hacia arriba y hacia abajo.
La apariencia del cuerpo del horno es recta, hermosa, sin arrugas o
La parte exterior del cuerpo del horno está pintada con dos capas de primer y dos capas de capa superior de acuerdo con
el código de color se selecciona de acuerdo con la norma general de la industria o la norma de fábrica de la Parte A,
y las partes clave están pintadas con pintura resistente a altas temperaturas.
4.2 El cuerpo principal del revestimiento está construido con bloques plegables de fibra refractaria de alta calidad que contienen circonio.
Por el método de giro al vacío de Shandong Luyang, utilizando fijaciones estándar y métodos de montaje científicos y razonables.
Los bloques plegables de fibra se comprimen de nuevo antes de su montaje y se fijan a la cáscara con fijaciones especiales de acero inoxidable.
El espesor total de instalación del revestimiento del horno es de 300 mm.
Disolución, excelente estabilidad química, estabilidad térmica, resistencia a las vibraciones térmicas, excelente resistencia a la tracción y corrosión
La resistencia máxima a la temperatura de la fibra de silicato de aluminio que contiene circonio es de 1350 °C y el material
de las fijaciones es de acero inoxidable, acero redondo.
4.3 El fondo del horno de tratamiento térmico de tipo pozo de resistencia eléctrica está hecho de un revestimiento compuesto de aluminio pesado
los ladrillos refractarios, los ladrillos refractarios ligeros, los ladrillos aislantes, etc. Las piezas propensas a colisiones y las piezas de carga se construyen
con ladrillos refractarios pesados de alto aluminio (se agrega adhesivo a alta temperatura al barro durante la mampostería) para mejorar la
Las juntas de expansión se dejan durante la producción para evitar que el revestimiento se expanda y
la capa refractaria se inserta en una ranura de banda donde se coloca el elemento de calefacción,
y también se utiliza para colocar la placa inferior del horno.
4.4 El elemento de calefacción de fondo del horno está cubierto con una placa de fondo del horno hecha de acero resistente al calor ZG40Cr25Ni20
El dispositivo tiene un nuevo tipo de hebilla para evitar que la escama de óxido de la pieza de trabajo caiga en el
elemento de calefacción.
4.5 El elemento de calefacción está hecho de una cinta de resistencia de aleación de alta resistencia de alta calidad HRE procesada en
El cinturón de resistencia se fija con tornillos cerámicos especiales (véase la instalación del cinturón de resistencia).
La estructura es fácil de instalar y rápida de mantener y reemplazar.
un cortocircuito térmico con la cubierta del horno para causar un sobrecalentamiento local de la cubierta del horno.
se coloca una junta de cerámica entre la pared de fibra y el cinturón de resistencia para garantizar que la superficie de la fibra no se
en contacto directo con la cinta de resistencia, aumentando así el efecto de calentamiento de la cinta de resistencia.
Los tornillos y las almohadillas de cerámica son sinterizados y formados a altas temperaturas con corindón
El equipo está dividido en ocho partes:
En cada sección de calefacción se dispone de un grupo de calefacción independiente, y no existe una disposición transzonal.
Diagrama de instalación de la banda de resistencia Diagrama de tornillo de cerámica
4.6 El material del anillo de protección es acero inoxidable 310S, con un grosor de 5 mm.

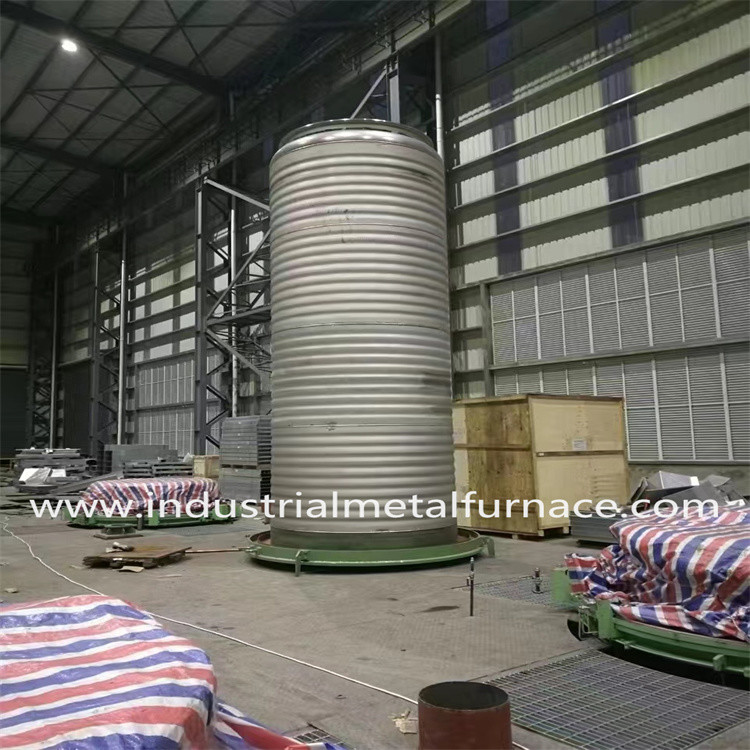

En el horno se instalan varios anillos de protección hacia arriba y hacia abajo, lo que limita efectivamente el
el movimiento izquierdo y derecho de la pieza de trabajo al entrar y salir del horno, y puede evitar el
la pieza de trabajo de chocar con el alambre del horno al entrar y salir del horno.
4.7 tapa del horno y mecanismo de apertura y cierre del:
Placa de acero de 3 mm de espesor a la mitad, y el material aislante está hecho de aluminio que contiene circonio
bloques plegables de fibra de silicato fijados con anclajes, de un grosor de 300 mm. La cubierta del horno está
Se abren y se cierran con barras hidráulicas de empuje, y las poleas se instalan en las cubiertas de horno izquierda y derecha.
La cubierta del horno puede moverse 4.8 Sistema de control eléctrico
4.8.1 Los principales componentes de control, como el regulador de potencia, el contactor CA, el fusible rápido, el relé intermedio,
el interruptor de operación, el botón, la luz del indicador de señal, etc. adoptan productos confiables de marcas nacionales conocidas.
Los instrumentos que indican la corriente y el voltaje son sensibles, precisos, fiables y tienen una larga vida útil.
4.8.2 Sistema automático de control de la temperatura
(Diagrama del gabinete de control)
4.8.4 La temperatura de cada zona de temperatura se controla por el Shimaden japonés SRS13A
un controlador de temperatura inteligente de programa de serie y regulado por un regulador de potencia de alta potencia.
El instrumento de control principal de cada zona se comunica con la pantalla táctil, y su salida utiliza
tecnología de módulo de proporción de tiempo para activar directamente el regulador de potencia para controlar el proceso de calefacción.
4.8.5 El controlador de temperatura inteligente japonés Shimaden para el horno eléctrico tipo pozo tiene
las funciones de programación unificada de la temperatura y el tiempo, ajuste independiente de la temperatura y el tiempo,
y pantalla de medición. El medidor tiene múltiples modos de salida y funciones de control de salida multicanal,
y puede cambiar entre los modos manual y automático en línea.
(Shimaden SRS13A T)La temperaturaC. Lasel controlador)
4.8.6 El medidor inteligente tiene la función de comunicarse con la pantalla táctil, de modo que el proceso se curve
y los datos de cada área pueden ser llamados e impresos en una unidad flash USB en cualquier momento, y también puede
Se almacenarán al azar para almacenar automáticamente todos los datos reales del proceso de tratamiento térmico de producción durante ≥ 1 año.
4.8.7 Cada zona dispone de tres amperios para indicar la corriente del bucle y cada módulo regulador de potencia está
equipado con protección contra fusibles rápidos.
4.8.8 La máquina de control industrial con pantalla táctil MCGS (pantalla táctil 10) está equipada con una conexión USB estándar
Interfaz para facilitar el almacenamiento e impresión de datos.
4.8.9 El sistema tiene una alta fiabilidad y funciones antiinterferencias.
4.8.10 Recoger la temperatura de control principal en tiempo real del instrumento de control principal de nivel inferior.
El estado de cada zona de temperatura del horno y su alarma en cada momento del proceso puede ser
se muestran y registran en tiempo real hasta que se complete el proceso.
4.8.11 Interfaz del sistema
Interfaz de diálogo hombre-computadora: la interfaz de visualización del ordenador tiene una descripción general del sistema de colores,
configuración de parámetros, visualización de parámetros, curvas de configuración, curvas de proceso, simulación de procesos,
Interfaz de alarma, impresión de informes de tiempo y interfaz de trabajo de ayuda.
Tiene un botón de arranque y parada después de que la curva del proceso se establece.
5. Ámbito de suministro
| - No, no es así. |
Nombre |
Cantidad |
En el caso de la |
| 1 |
Horno de calefacción |
Un juego. |
|
| 2 |
Elementos de calefacción |
1 juego |
|
| 3 |
Cubierta del horno y mecanismo de apertura y cierre |
1 juego |
|
| 4 |
Placa de fondo del horno |
1 juego |
|
| 5 |
Cuerpo de protección |
1 juego |
|
| 6 |
Sistema de control de la temperatura |
1 juego |
|
| 6.1 |
Cabina de control |
4 piezas |
1800x800x600 mm |
| 6.2 |
Shimaden japonés |
8 piezas |
|
| 6.3 |
Regulador de potencia |
8 piezas |
|
| 6.4 |
Clampada de extremo |
Varias piezas |
La cantidad específica depende de la configuración del terminal |
| 6.5 |
Cables de compensación |
A petición |
|
| 6.6 |
El termopare |
8 piezas |
Tipo K |
| 6.7 |
Aparatos de apoyo eléctrico |
1 juego |
Interruptor de aire, amperiómetro, voltímetro, relé térmico, interruptor, etc. |
| 7 |
Propuesta técnica |
1 por ciento |
|
| 7.1 |
Diagrama básico |
1 por ciento |
|
| 7.2 |
Diagrama esquemático eléctrico del sistema de control de temperatura |
1 por ciento |
|
| 7.3 |
Manual del usuario del horno eléctrico |
1 por ciento |
|
| 7.4 |
Marca de pie eléctrico |
1 por ciento |
|
6. Componentes Origen
| - No, no es así. |
Nombre |
Fabricación |
| 1 |
Regulador de temperatura |
Shimaden, Japón |
| 2 |
Regulador de potencia |
Keyu, Jiangsu |
| 3 |
Bandas de resistencia |
Shougang, Pekín |
| 4 |
Materiales aislantes |
Luyang, provincia de Shandong |
| 5 |
Materiales aislantes |
El Jiangsu |
| 6 |
Rodas de empuje hidráulicas |
El Jiangsu |
| 7 |
Componentes eléctricos |
Chint eléctrico |
| 8 |
Placa de fondo del horno |
El Jiangsu |
