Alta eficiencia térmica y fácil mantenimiento en horno de almacenamiento de aluminio
1.Introducción del producto
El horno eléctrico de retención de tipo piscina es principalmente adecuado para el calor
para la conservación de las soluciones de metales no ferrosos, y puede utilizarse para
conservación de calor centralizada de las máquinas de fundición a presión, fundición centrífuga,
fundición por gravedad, fundición de precisión y otros procesos.

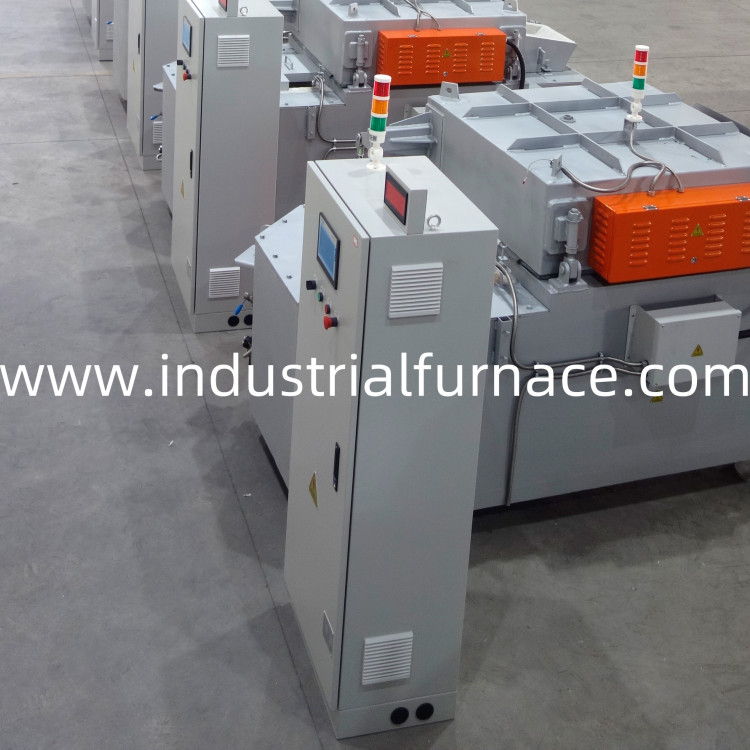

2Composición del equipo
Este producto consta de tres partes: cuerpo de horno, elemento de calefacción y
La parte superior de la caja de control eléctrico es el
circuito de control, y la parte inferior es el circuito de alimentación; el cuerpo del horno
está compuesto principalmente por la cámara de alimentación, la cámara de recepción de material,
la cámara de calefacción y aislamiento, etc. La cáscara del horno se soldó por
el acero y las placas de acero, y diversos materiales refractarios ligeros
La piscina fundida está fundida en su totalidad con aluminio antiadherente
material de fundición para garantizar la composición de aleación del líquido fundido.
Los elementos de calefacción y los materiales aislantes de las barras de carbono de silicio son:
instalado en la parte superior del horno ligero, que irradia directamente el
superficie líquida de aleación de aluminio en la piscina fundida, con alta temperatura
eficiencia y mantenimiento, limpieza y movimiento convenientes.
3Ventajas y características del tipo de horno
El elemento de calefacción utiliza varias barras de carbono de silicio de baja potencia o
cables de resistencia, que tienen un área de radiación térmica grande, un calentamiento rápido
velocidad, y reducir la pérdida de oxidación del líquido de aluminio.
El sistema de control tiene una alta precisión de control (dentro de ± 5 °C) para el
temperatura del líquido de aluminio, y tiene funciones tales como PID automático
Control de temperatura, monitoreo de la temperatura y automático proporcional
ajuste de la potencia de salida.
Con una estructura aislante de calor única, la temperatura de la superficie del horno aumenta
es inferior a 25°C, lo que puede reducir eficazmente el impacto en el entorno
temperatura y garantizar la seguridad de los operadores.
El revestimiento del horno adopta resistencia a altas temperaturas, alta resistencia y antiadherente
material refractario de aluminio de Allied Mineral Products (Tianjin) Co.,Ltd., con
una vida útil superior a 5 años (garantía de tres años).
4Parámetros del equipo
| M.el ojo |
Cantidad (unidad) |
Capacidad (kg) |
Temperatura nominal del líquido de aluminio (°C) |
Potencia nominal |
Capacidad de calefacción (°C/h) |
Consumo de energía en 24 horas (kWh) |
Peso bruto (kg) |
| Se aplicará el método de evaluación de la calidad. |
1 |
800 |
650 a 700 |
21 kW |
≥ 20 |
278±15% |
3600 |
| Parámetros de la interfaz del dispositivo |
| 1 |
Cambios en el nivel de líquido |
Cubiertas |
| 2 |
Alturas de las cubas de sopa |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 3 |
Tipo de consumo de energía |
energía eléctrica |
| 4 |
Especificaciones de potencia |
380VAC/50Hz, de tres fases y cinco cables (3P+N+PE) |
| 5 |
Aire comprimido |
0.6MPa --- 0,8MPa |
Nota: La norma estadística para el consumo de energía durante las 24 horas es que la temperatura
de aluminio líquido añadido al horno de almacenamiento es ≥ la temperatura de funcionamiento.

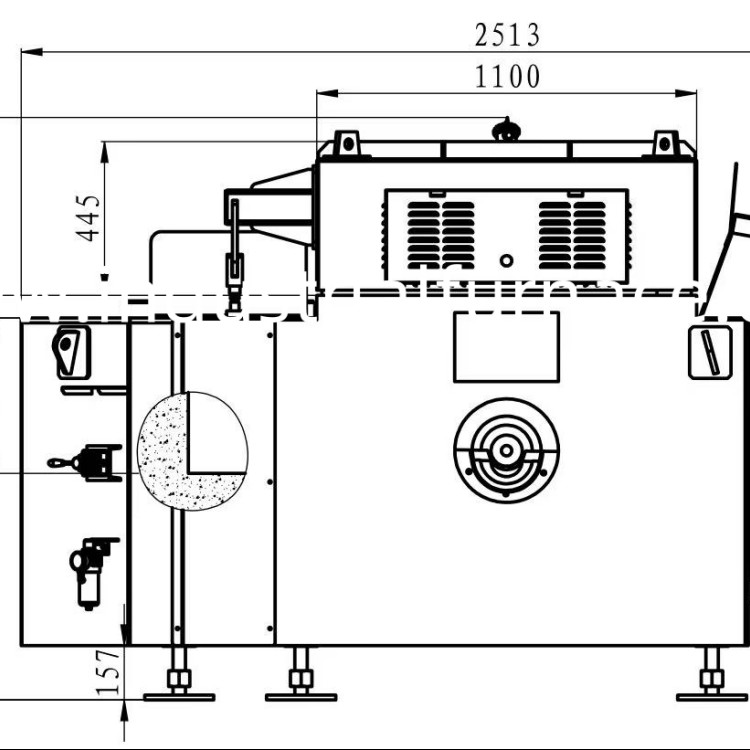

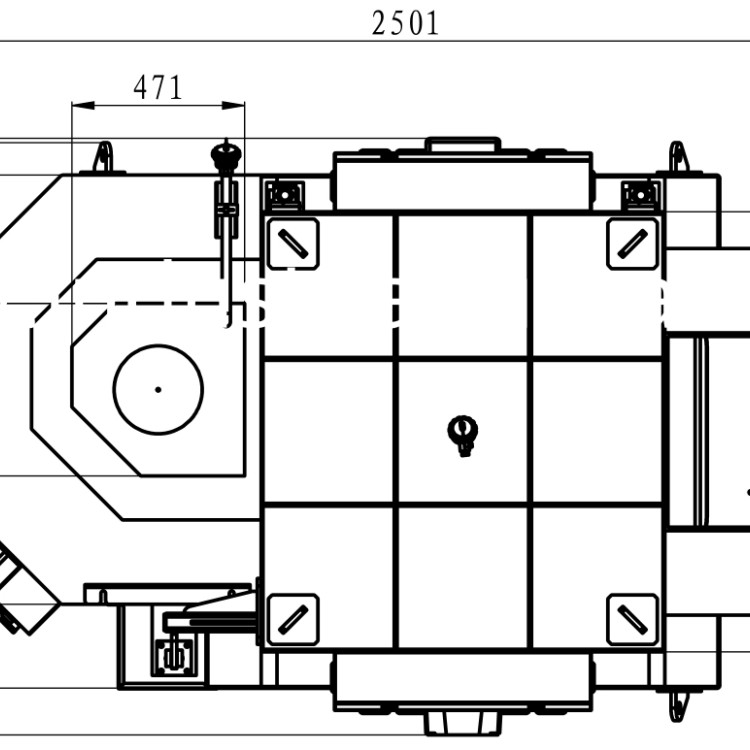

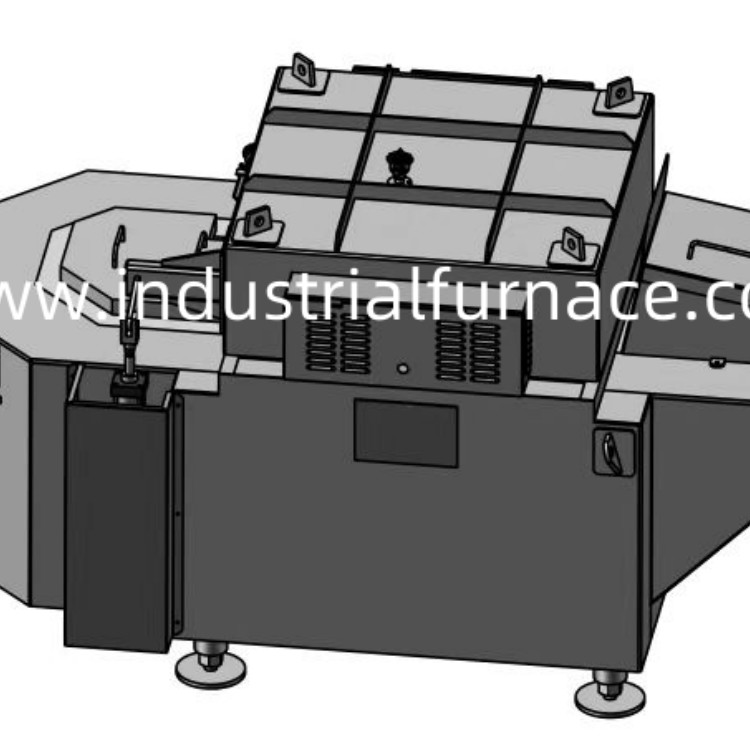

5. Estructura del horno
5.1 Introducción al revestimiento de los hornos
El horno está hecho de aluminio de alta resistencia, resistente a altas temperaturas y no adhesivo
El material de fundición de corindón, fundido in situ.
Las grietas, lo que aumenta la vida útil; es fácil de reparar y reemplazar en el sitio, reduciendo la
tiempo de mantenimiento.
La pared del horno está hecha de placa de silicato de calcio resistente a altas temperaturas y super
El panel de fibra cerámica de aislamiento térmico, y adopta la tecnología de incrustación escalonada para garantizar
La cubierta del horno está hecha de
módulos de fibra de aislamiento térmico de alta resistencia a altas temperaturas, retardadores de llama,
que están escalonados y apilados para un fácil mantenimiento y reemplazo.
5.2 Lista de materiales para hornos
| Nombre |
El material |
Especificación |
marca |
otras |
| Conchas de horno |
235 Placas de acero |
6 mm |
Anshan Hierro y acero |
|
| Capa del horno |
235 Placas de acero |
14 mm |
Anshan Hierro y acero |
|
| Capa aislante del horno |
Placa de silicio de calcio a 1000 °C |
Las demás medidas de seguridad |
Qiushi, China |
|
| Capa aislante del horno |
1200 °C Placas de fibra cerámica |
1000*600*50 mm |
Japón aislado |
|
| Capa aislante del horno |
Panel de aislamiento nano a 1200 °C |
1000*600*25 mm |
Unitermal sueco |
|
| Capa anti filtración de aluminio líquido |
Materiales de fundición ligeros |
2608 |
Minerales Unidos |
|
| Parte del horno |
Materiales fundidos de aluminio no adhesivo |
84ACX |
Minerales Unidos |
|
| El anclaje |
Acero inoxidable |
310 |
En el ámbito nacional |
|
| Capa aislante de la cubierta del horno |
Placa de silicio de calcio a 1000 °C |
Las demás medidas de seguridad |
Qiushi, China |
|
| Capa aislante de la cubierta del horno |
Panel de aislamiento nano a 1200 °C |
1000*600*25 mm |
Unitermal sueco |
|
| Capa aislante de la cubierta del horno |
1200 °C Placas de fibra cerámica |
1000*600*50 mm |
Japón aislado |
|
| Capa refractaria de la cubierta del horno |
Materiales de fundición |
860ACX |
Allied Alloy, China |
|
| Pintura de conchas |
Polvo de plata de alta temperatura |
14# |
Shanghai Kailin, también conocido como Shanghai |
|
6.Sistema eléctrico
Principales componentes
El elemento de calefacción.

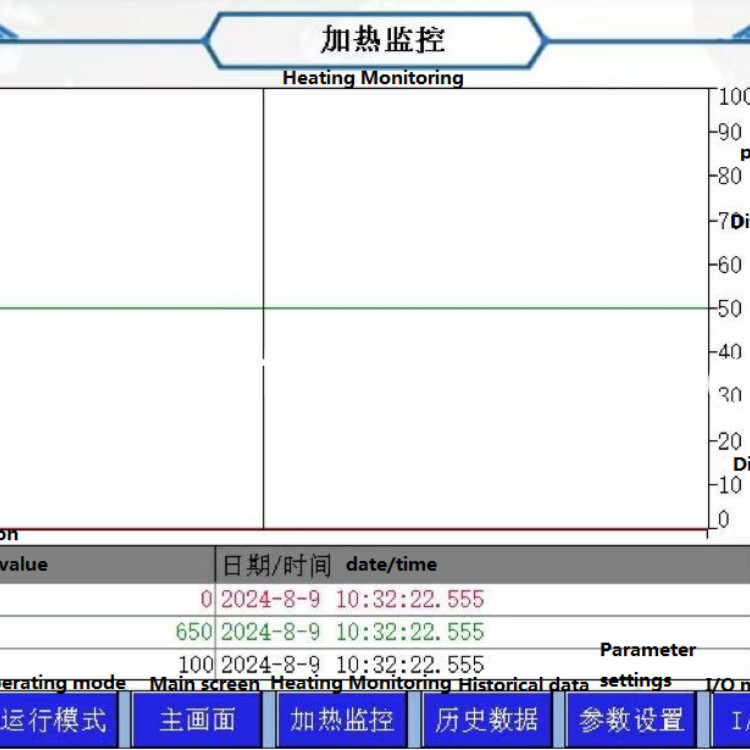

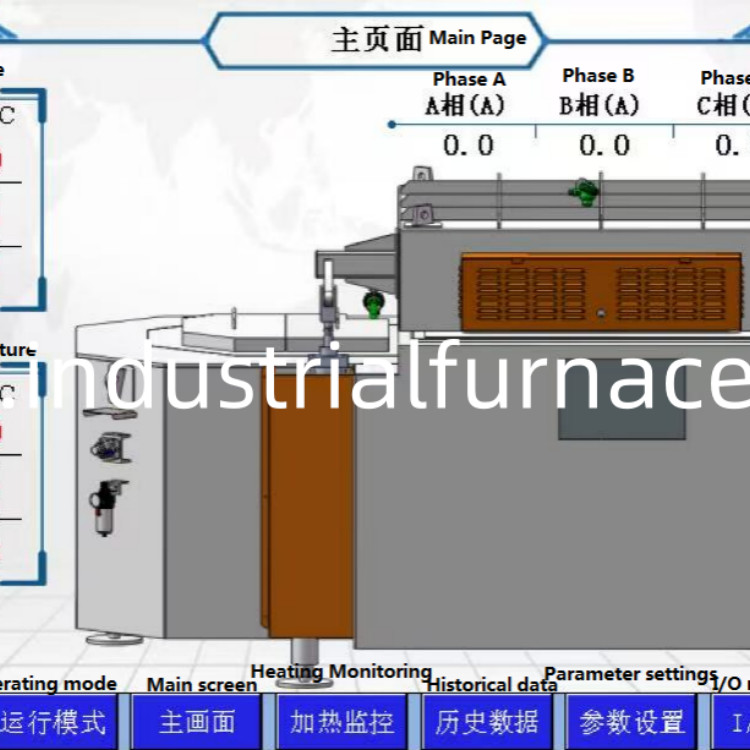

Sistema de control-PLC, pantalla táctil, regulador de potencia, contactor, relevo, etc.
Elemento de detección de temperatura - termopares (cada conjunto contiene dos termopares,
la temperatura de la atmósfera del horno y la temperatura del líquido de aluminio, respectivamente).
Introducción al regulador electrónico de voltaje (control PID)
El tiristor se utiliza como el elemento de control principal, y el cambio del ángulo de conducción del tiristor
Se utiliza para controlar la corriente de salida y el voltaje.
Se selecciona un circuito integrado para controlar el ángulo de conducción del tiristor.
funciones de protección múltiples para garantizar que el controlador no dañe los dispositivos externos
Las funciones son: arranque suave, protección contra exceso de corriente, sobre temperatura.
Cuando la corriente o la temperatura de la falla de carga se eleve y excede el rango de trabajo
del controlador, el controlador puede apagar automáticamente la salida de pulso y detener la carga
fuente de alimentación.Exactitud del control de la temperatura: ±5 °C (en condiciones normales de trabajo).
Mecanismo de protección
Alarma de temperatura de aluminio líquido alta/baja temperatura, temperatura absoluta de la atmósfera
Alerta de sobre-temperatura de valor (reinicio de la autoridad del interruptor de llave personalizado), alarma de desviación de corriente de tres fases, etc.
7Configuración eléctrica
| Nombre |
Especificación |
marca |
otras |
| Cabinetes eléctricos |
1600*600*400 |
Qué maravilla. |
|
| Pantalla táctil |
SMART 700 IE de 7 pulgadas |
Las empresas Siemens |
|
| PLC |
S7-200SMRT |
Las empresas Siemens |
|
| Modulo de temperatura |
EM AT04 |
Las empresas Siemens |
|
| Modulos de salida analógicos |
El EM AQ02 |
Las empresas Siemens |
|
| Tubo digital de LED |
1Tipo de letra de 8 pulgadas |
Wuhan Miaoxin y otras sustancias |
|
| Eléctricos de bajo voltaje |
/ |
El Sr. Schneider |
|
| Regulador de potencia |
Sección T6 |
Taisee, Taiwán |
|
| Elementos de calefacción |
3.5 kW/unidad |
Qué maravilla. |
6 unidades |
| El termopare |
Tipo K 0-1300 °C |
- ¿ Qué haces? |
|
| Sensor de distancia láser |
Se aplicará el procedimiento siguiente: |
La clave |
Puntos facultativos |
