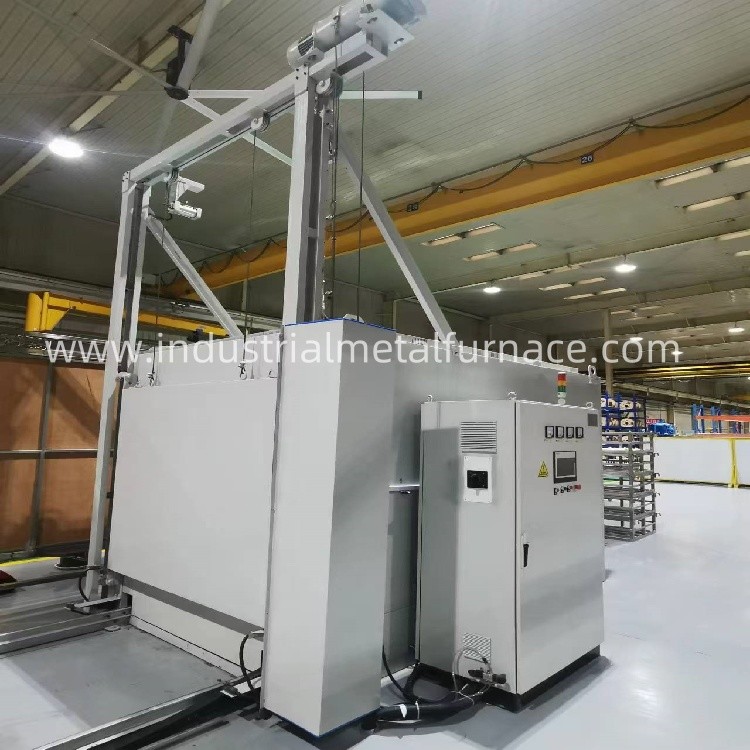

Horno de tratamiento térmico de envejecimiento de aleación de aluminio de 185 grados centígrados personalizado
1.Aplicación
El horno resistente al tratamiento térmico del envejecimiento de la aleación de aluminio es un horno resistente de tipo ciclo, principalmente
utilizado para el tratamiento de envejecimiento de piezas fundidas de aleación de aluminio después del tratamiento de extinción, y también puede utilizarse para calor
Tratamiento de otras piezas en aire a menos de 300 °C.
El horno tiene un buen ciclo térmico y una temperatura relativamente uniforme.
El sistema de control de temperatura utiliza PID tiristor de cruce cero desencadenado y el medidor de la isla japonesa para controlar
El horno de tratamiento térmico de envejecimiento tiene una buena estabilidad y adopta un registrador sin papel para registrar
alarma de temperatura y sobre temperatura para doble control para garantizar que la pieza de trabajo no se sobrecaliente.
2. Principales parámetros técnicos
| - No, no es así. |
Punto de trabajo |
Parámetros técnicos |
| 1 |
Potencia nominal |
75 kW + 5% |
| 2 |
Válvulas de tensión |
Fase 380V: 3P Frecuencia: 50HZ |
| 3 |
Temperatura nominal |
300 °C, por lo general 185 °C |
| 4 |
Método de control de la temperatura |
Control PID, control del tiristor, control del medidor eléctrico japonés, control de pantalla táctil de 10,1 pulgadas |
| 5 |
Número de zonas de calefacción |
2 zonas |
| 6 |
método de conexión |
Y |
| 7 |
Uniformidad de la temperatura del horno |
± 5 °C |
| 8 |
Precisión del control de la temperatura |
± 1 °C |
| 9 |
Dimensiones interiores de la canasta |
Las mediciones de la longitud de la banda son las siguientes: |
| 10 |
Capacidad de carga |
≤ 10 segundos |
| 11 |
Tiempo de calentamiento del horno vacío |
≤ 0,5 horas |
| 12 |
Pérdida de potencia del horno vacío |
≤ 10% |
| 13 |
Ventilador de circulación |
2 juegos de 4 kW |
| 14 |
Temperatura de la pared exterior del lado del horno |
≤ 30 °C |
| 15 |
Motor de viaje eléctrico para tranvía |
≤ 35 °C |
| 16 |
Modo de apertura y cierre de la puerta del horno |
elevación eléctrica
|
3. Introducción a la estructura
La estructura del horno eléctrico consta del cuerpo del horno, el dispositivo de calefacción, el sistema de control y otras partes.
3.1 Cuerpo del horno
El marco del tratamiento térmico del horno de la cáscara de metales está soldado y formado por acero de sección, y la pared exterior está hecha
El revestimiento interior utiliza silicato de aluminio
algodón perforado con aguja de fibras refractarias como material de aislamiento y conservación del calor para reducir la temperatura
La pared interior está cerrada con placa de acero inoxidable.
La puerta del horno y la carcasa del horno también están hechos de marcos de acero soldado, la pared exterior también está hecha de laminado en frío
las placas de acero, y el revestimiento interior está hecho de silicato de aluminio fibra refractaria aguja perforada de algodón como aislamiento
y material de conservación de calor.
El carrito está hecho de acero de 12/14 canales.
la grúa del taller, y el carrito es conducido en el horno.
Cuando se cierra la puerta del horno tipo caja, se ajusta
se mantendrán firmemente contra el empaque de asbesto de caucho en la boca del horno para garantizar que no se disipe el calor.
3.2 Dispositivo de calefacción
El elemento de calefacción adopta tubos de calefacción, que están dispuestos a ambos lados del horno y hechos de 0Cr25AL5
Tiene una larga vida útil.
Para garantizar la estabilidad y uniformidad del horno de tratamiento térmico, el horno de resistencia eléctrica está equipado con un dispositivo de ventilación
(se adquiere un conjunto completo desde el exterior) y un sistema de guía de aire.
y el ventilador está hecho de acero resistente al calor 1Cr18Ni9Ti para formar una hoja de ventilador centrífuga.
una placa de guía de aire y un escudo de aire.
Cuando se enciende el ventilador, el viento es expulsado del ventilador, soplado uniformemente a los elementos de calefacción a ambos lados del
horno a través de la ranura de guía de aire, soplado en el horno a través del puerto de guía de aire en la parte inferior del escudo de aire, y
luego aspirado en el ventilador desde el puerto guía de aire en la parte inferior del ventilador, y luego arrojado... este ciclo recíproco
En el caso de las piezas de trabajo, el calor generado por el calentador se deposita en el horno para que la pieza se caliente uniformemente.
3.3Sistema de control
El sistema de control de temperatura del horno de tratamiento térmico de envejecimiento utiliza el tiristor de disparador de cruce cero PID y el Shimaden japonés
Además, se utiliza un registrador sin papel para registrar la temperatura y se utiliza una alarma de sobre-temperatura.
se utilizan para garantizar que la pieza de trabajo no se sobrecaliente.
Las partes de transmisión mecánica del horno eléctrico adoptan el control de bloqueo, es decir, la fuente de alimentación del
el ventilador y el elemento de calefacción se desconectan automáticamente después de abrir la puerta del horno.
el dispositivo de ventilación y el elemento de calefacción sólo pueden conectarse después de que la puerta del horno esté completamente cerrada para evitar
los fallos de funcionamiento y los accidentes causados por una mala operación.
