1400×1400×1100 mm Caída en el fondo rápido 650 grados Celsius Aluminio T6 Calor
Cambio de la temperatura de la atmósfera
1.Aplicación
El horno de solución sólida de aleación de aluminio y tratamiento térmico de extinción es un tipo de operación periódica
horno de resistencia, utilizado principalmente para la extinción rápida y el tratamiento de soluciones de piezas de aleación de aluminio.
La pieza de trabajo de este horno adopta el funcionamiento colgante, con buena circulación térmica y relativamente uniforme
la temperatura.
Después de calentamiento y aislamiento, la pieza de trabajo puede caer rápidamente del horno en la piscina de agua apagando
Mediano en 10 segundos, y la calidad del tratamiento de apagado es alta.
El sistema de control de temperatura adopta PID de cruce cero disparado tiristor y Japón Shimaden inteligente
El horno tiene una buena estabilidad y adopta un sistema sin papel.
registrador para registrar automáticamente la temperatura y el control dual de la alarma de sobre-temperatura para garantizar que el
la pieza de trabajo no se sobrecalienta.
Las partes de transmisión mecánica del horno de apagado eléctrico adoptan un control y funcionamiento interconectados.
2. Principales parámetros técnicos
| - No, no es así. |
Punto de trabajo |
Parámetros técnicos |
| 1 |
Potencia nominal |
110KW±5% (1-100% de potencia ajustable) |
| 2 |
Válvulas de tensión |
Fase 380V: 3P Frecuencia: 50HZ |
| 3 |
Temperatura nominal |
650 °C |
| 4 |
Método de control de la temperatura |
SCR, regulador PID, control de temperatura del medidor eléctrico japonés, con interfaz de comunicación 485 y pantalla táctil de 10,1 pulgadas.exportación al disco en U, tomar capturas de pantalla, etc., con alarma de sobre temperatura. |
| 5 |
Número de zonas de calefacción |
1 zona |
| 6 |
método de conexión |
Y |
| 7 |
Uniformidad de la temperatura del horno |
± 5°C |
| 8 |
Precisión del control de la temperatura |
± 1°C |
| 9 |
Dimensiones interiores de la canasta |
Las mediciones de la longitud de las bandas de la banda son las siguientes: |
| 10 |
Tiempo de caída de apagado |
≤ 10 segundos |
| 11 |
Tiempo de calentamiento del horno vacío |
≤ 1 hora |
| 12 |
Precisión del control de temperatura del instrumento |
≤ 10 kW |
| 13 |
Potencia del ventilador de circulación |
7.5KW ventilador de frecuencia variable de 4 polos 1 juego |
| 14 |
Motor de elevación de carga |
2 toneladas de cabrestante de doble velocidad, 10 m/min, 20 m/min; velocidad de elevación de 10/20 m/min, equipado con motor de dos velocidades, freno electromagnético, caja de control eléctrico de dos velocidades,y una cuerda de alambre de acero de 20 metros con un diámetro de 19.5 mm. ¿Qué quieres decir? |
| 15 |
Aumento de la temperatura de la pared exterior lateral del horno |
≤ 35 °C |
| 16 |
Capacidad de carga |
< 1 200 kg |
| 17 |
Método de sujeción de la puerta del horno |
sujetado de cilindros |
| 18 |
Método de calentamiento |
Calentamiento de la cinta de resistencia en todas partes |
3. Introducción a la estructura

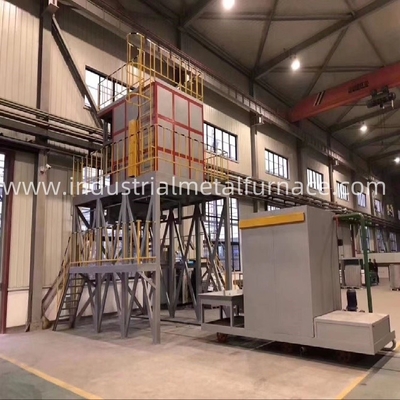

La estructura del horno eléctrico T6 de fondo de caída consiste en un horno de calefacción, un mecanismo de elevación, un
mecanismo de apagado,
un sistema de control y otras partes.
3.1 Horno de calefacción
El horno de calefacción consta de un cuerpo de horno eléctrico, un elemento de calefacción, un dispositivo de circulación de aire caliente, una base
marco, y una puerta de horno.
Mecanismo de cierre, etc.
El marco de la carcasa del horno de extinción está soldado con acero de canal 10 # (el espaciado del marco de acero de canal
es ≤ 800 mm), y el espesor de la placa de acero de la carcasa del horno es ≥ 4 mm.
puede impedir que el flujo de aire caliente del ventilador circulante se deslice por las fibras del cuerpo del horno.
La parte superior de la pared interior está soldada con una placa de acero inoxidable 1Cr18Ni9 resistente al calor de 3 mm de espesor.
El dispositivo de circulación de aire caliente consiste en un dispositivo de ventilador y una placa de guía de aire.
El ventilador está hecho de acero resistente al calor 1Cr18Ni9Ti para formar una hoja de ventilador centrífuga.
y balance dinámico se realizan durante la fabricación, y la conexión de la hoja y el eje se aprieta con tuercas.
El eje del ventilador está hecho de material 1Cr18Ni9Ti.
El marco de base se utiliza para colocar el cuerpo del horno y está soldado con acero de canal grande 16%.
La puerta del horno y la carcasa del horno también están hechos de acero de 12 # canal soldado como el marco, la pared exterior también es
hechos de
6mm placa de acero, y la pared interior está hecha de 2mm de espesor 1Cr18Ni9.
Refractario
algodón perforado con agujas de fibra como material aislante y de conservación térmica.
La puerta del horno de tratamiento térmico de la solución T6 y el cuerpo del horno están sellados con un sello blando comprimido en cilindro.
Después del horno
La puerta está en su lugar, el cilindro se utiliza para empujar hacia arriba y la fibra de algodón se utiliza para hacer un sello suave.
La cesta de material está hecha de 304 tubo cuadrado de acero inoxidable y 304 perfil de acero inoxidable.
Tanque de agua móvil: El tanque de agua móvil de apagado está hecho de placa de acero inoxidable 304 de 5 mm de espesor y de gran
El marco inferior está soldado con acero de canal 14#, y la circulación de agua se realiza mediante una válvula de presión.
El dispositivo es una bomba de agua caliente de 4KW. Un mecanismo de transporte eléctrico está instalado debajo del tanque de agua móvil, con 6 ruedas
en 3 filas, y un reductor en la parte delantera para mover las ruedas.
se mueve hacia la parte inferior del cuerpo del horno mediante un movimiento eléctrico y se abre hacia el exterior del cuerpo del horno cuando
El depósito de agua está equipado con un tubo de calefacción en forma de U para calentar el depósito de agua y está equipado con
un sistema de control electrónico para estabilizar la temperatura del agua.
Potencia de calefacción: 45 kW
3.2 Mecanismo de elevación
El mecanismo de elevación consiste en un cabrestante de dos velocidades, una cesta de carga, una cadena de elevación, una rueda rodante, etc.
El cabrestante está instalado en un lado del marco de la base y adopta una reducción de relación de baja velocidad con un bloqueo automático
dispositivo para garantizar que el marco de carga pueda permanecer y ralentizarse en cualquier posición para evitar que el marco de carga
de golpear rápidamente el tanque de extinción cuando desciende.
3.3 Sistema de control
El sistema de control de temperatura utiliza PID tiristor disparador de cruce cero y japonés Shimaden medidor inteligente
Un registrador sin papel se utiliza para registrar la curva de aumento de la temperatura, y una sobre-temperatura
Se pone en marcha la alarma, el doble control garantiza que la pieza de trabajo no se sobrecaliente.
Las partes de transmisión mecánica del horno de fondo de caída T6 adoptan un control de bloqueo, es decir, cuando el horno
la puerta se abre ligeramente, se corta automáticamente la fuente de alimentación del dispositivo de ventilación y del elemento de calefacción, y
la fuente de alimentación del dispositivo de elevación se restablece automáticamente; cuando la cesta de carga llega al punto especificado
la posición del horno y la puerta del horno están cerradas, la fuente de alimentación del dispositivo de elevación se corta automáticamente;
la fuente de alimentación del dispositivo de ventilación y el elemento de calefacción sólo podrán conectarse una vez que se haya abierto la puerta del horno.
cerrado para evitar accidentes causados por un mal funcionamiento.
5. Ámbito de suministro
| - No, no es así. |
Punto de trabajo |
Cantidad |
| 1 |
Hornos de calefacción y apagado |
1 juego |
| 2 |
dispositivo de elevación |
1 juego |
| 3 |
Sistema de control de pantalla táctil PID |
1 juego |
| 4 |
termopar, cable de compensación |
1 juego |
| 5 |
trolley |
1 juego |
| 6 |
Estacionamiento de carga de acero inoxidable |
2 piezas |
| 7 |
depósito de agua móvil de acero inoxidable |
1 juego |
| 8 |
dibujo básico |
1 por ciento |
| 9 |
Equipo dibujo general |
1 por ciento |
| 10 |
esquema eléctrico |
1 por ciento |
| 11 |
Manual de instrucciones del horno eléctrico |
1 por ciento |
6. Lista de los componentes principales
| - No, no es así. |
Punto de trabajo |
Nombre |
| 1 |
Regulador de temperatura |
Japón Shimaden Instrumentos |
| 2 |
Regulador de potencia |
Jiangsu Danxiang |
| 3 |
Bandas de resistencia |
El Shougang de Pekín |
| 4 |
Materiales aislantes |
Grupo Shandong Luyang |
| 5 |
Materiales refractarios |
Yixing, Jiangsu |
| 6 |
Acero |
Tangshan Ferro y Acero, Anshan Ferro y Acero |
| 7 |
Placas de acero |
TISCO |
| 8 |
pantalla táctil |
MCGS, China |
| 9 |
Reducción |
Transmisión de Jiangsu Yifan |
| 10 |
Víncula de dos velocidades |
Shanghái Shenwei |
| Nota: La configuración anterior se puede cambiar a marcas de nivel equivalente sin que el cliente se dé cuenta debido a la indisponibilidad de componentes de los actuales. |
