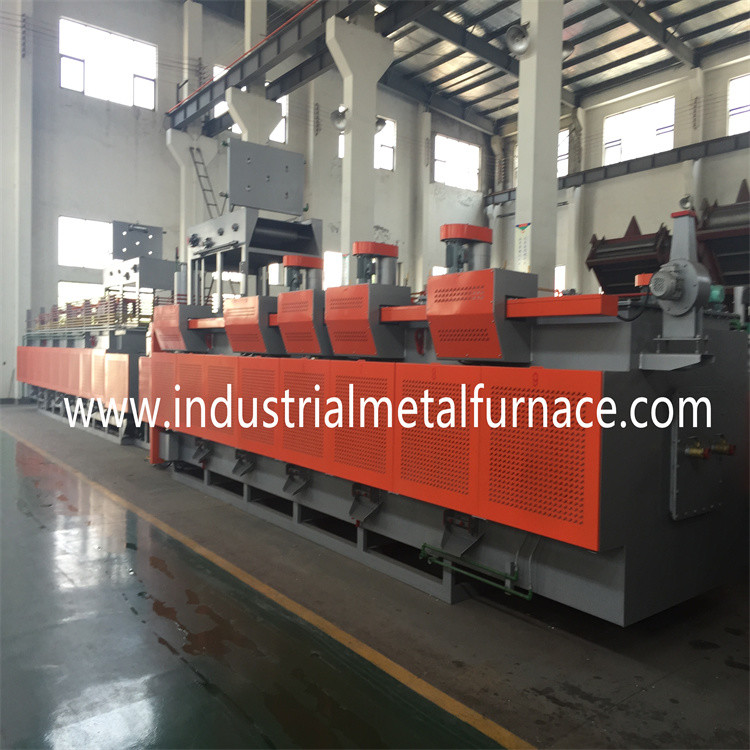

Transportador continuo del rodillo de ayuda eléctrico

Mesh Belt Furnace, horno continuo de la correa

1. Requisito del comprador

producto 1,1: sujeciones, mangas;

proceso 1,2: amortiguamiento brillante, moderando;

productividad 1,3: amortiguamiento: 200-250kg/h;

2. Especificación

Según el requisito del comprador, recomendamos nuestro

cliente para elegir el horno de la correa de la malla con eficaz

correa de la malla que apaga el horno con el tamaño de 50mm*5000m m

(width*height de la correa de la malla).

3. Introducción general del equipo y características principales

1 introducción general

1,1 la línea del tratamiento térmico combina las tecnologías avanzadas de

Taiwán. Importan a sus partes fundamentales de en ultramar.

1,2 la cadena de producción se comprende de la carga magnética de la correa

máquina, máquina de la limpieza previa, rodillo de ayuda que apaga el horno,

amortiguamiento del tanque, aceite que quita el soporte, máquina de la poste-limpieza,

correa de la malla del ayuda-rodillo que modera el horno, y sistema de control eléctrico.

Características:

2,1 para cubrir las necesidades de la producción de sujetar piezas, el horno

emplea la tecnología de Taiwán, y mejora su efecto ahorro de energía adentro

el área de la guarnición refractaria.

2,2 la cadena de producción emplea la calefacción de baja tensión con

transformador para prolongar la vida de servicio de los tubos de calefacción.

2,3 la correa de la malla es apoyada por los rodillos de ayuda con sincronizado

movimiento de modo que la correa de la malla lleve una tensión mínima.

2,4 los rodillos son apoyados por el transporte sellado de alta presión especial.

2,5 la correa de la malla se diseña con el dispositivo de alarma anormal del transporte

para asegurar el movimiento estable de la correa de la malla.

2,6 goteo-en la atmósfera es gasificado por un generador de gas y después enviado en

el horno. La atmósfera se supervisa y se controla continuamente

por una punta de prueba del oxígeno.

2,7 las devoluciones de correa calientes de la malla de nuevo a la entrada del horno y

precalienta los partss fríos, que ahorra energía grandemente.

4. Cadena de producción parámetros básicos

4,1 poder cargado total: sobre 286kw; fuente de alimentación 3phase, 380v, 50Hz;

4,2 longitud total: los cerca de 30m;

4,3 unidades de línea: máquina de carga, máquina de la limpieza previa, apagando

horno, apagando el tanque, aceite que quita el soporte, máquina de la poste-limpieza,

temple del horno.

4,4 pesos totales: sobre 42ton;

5. Especificación del equipo

1 temperatura de trabajo:

Prelimpieza de la máquina: 40~60℃; amortiguamiento del horno: 820~950℃; amortiguamiento

el tanque, 60~80℃; máquina de la poste-limpieza: 40~60℃; temple del horno: 300~450℃;

productividad 2

Amortiguamiento: 200-250kg/h (que varía con el tamaño del objeto, peso,

apilando método, y otras condiciones relacionadas)

atmósfera de 3 hornos

Amortiguamiento del horno: methanol+propane

Temple del horno: aire;

Máquina de carga 4

Anchura de la correa de la malla: 500 milímetros

Máquina de prelimpieza 5

Anchura de la correa de la malla: 500 milímetros

Volumen del tanque: 1.5m3;

Tipo de la correa de 6 mallas que apaga el horno

Anchura de la correa de la malla: 500m m

Longitud de la entrada: 2000m m

Precalentamiento de longitud de la correa: 1100m m

Longitud de la zona de trabajo: 5000m m

Altura eficaz: 80m m

el tanque del aceite de temple 7

Anchura de la correa de la malla: 800m m

Longitud del tanque de aceite: 3800m m

Anchura del tanque de aceite: 1600m m

Profundidad del tanque de aceite: 1800m m

Volumen del tanque: 8 m³

aceite 8 que quita el soporte

Anchura de la correa de la malla: 800m m

máquina de la Poste-limpieza 9

Anchura de la correa de la malla: 800m m

Volumen del tanque: 1.5m3

correa de 8 mallas que modera el horno

Altura eficaz: 100m m

Anchura de la correa de la malla: 800m m

Longitud de la superficie de caldeo: 5000m m

6. Cadena de producción poder y consumo de energía

poder 6,1

Poder de calefacción: el 380V±10%, 3 fase, CA, 50HZ;

Sistema de la medición y de control: el 220V±10%, 50HZ

Sistema de calefacción: sobre 310kW

Poder del sistema de conducción y otros puntos del consumo: sobre 24kW

Fuente de alimentación de la línea entera: sobre 334kW

Consumo de energía en el funcionamiento normal: sobre 150kW

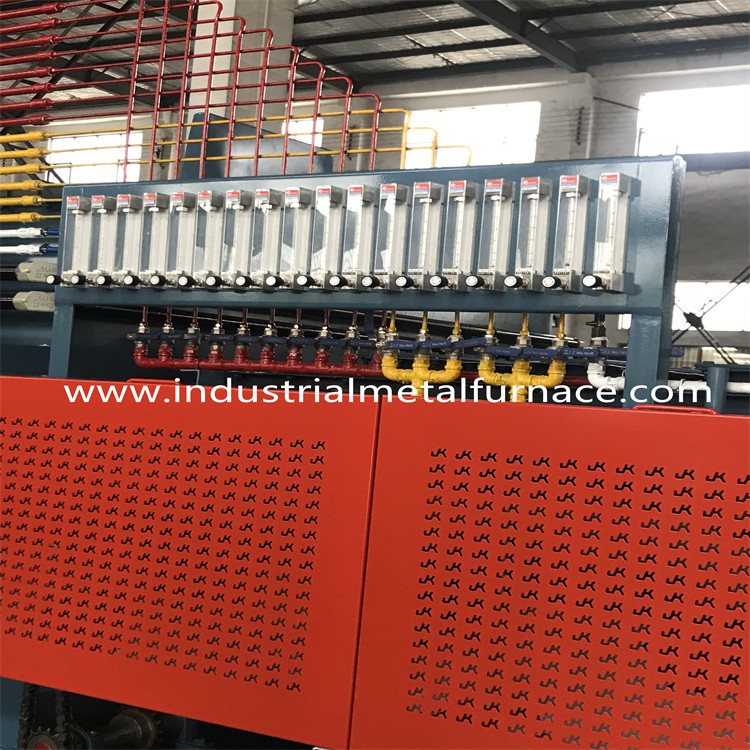

6,2 parámetros del tubo de entrada de la atmósfera

Tubo de entrada del metanol: 2-3 l./h; Mpa ≥0.04;

Tubo de entrada del propano: control automático con la fuente ≤500L/h; fuente

presión ≥0.04Mpa;

agua de enfriamiento 6,3

Calidad del agua: según el bajo-calcio estándar del estado industrial

agua en circulación;

Sustancia suspendida: 10mg máximo /L;

Tamaño del agujero de la correa de la malla del filtro: 0.3m m máximos;

Temperatura de la entrada: 30℃ (máximo) (en verano)

Temperatura de la entrada: (minuto) 5℃ (en invierno)

Diferencia de la temperatura: 10℃

Presión de entrada: 0,2 Mpa;

Consumo de agua máximo: sobre 30m3/h (uso de circulación)

6,4 equipo suplementario (suministrado por el comprador)

El tanque de agua refrescada y la torre de enfriamiento se montan generalmente

fuera del taller

pero cerca de la cadena de producción. La capacidad de poder de enfriamiento

debe ser ≥30m3/h.

7. Especificación técnica por unidad

Máquina de carga magnética de la correa

La máquina de carga se comprende de sistema magnético del transporte de la correa,

marco, correa magnética y sistema de conducción. Se hace el marco de la máquina

de las placas de acero y de acero seccionales.

1 cadena y rueda de piñón: P=25.4mm, 1 fijado;

2 engranaje de reducción, 0.55kw, 1 fijado

correa magnética 3: 500*3450*1/2m m (SUS304) 1 pedazo

Acero magnético de 4 grandes fuerzas: 28*26*12 1 grupo;

Motor de 5 vibraciones: 250W, 1 fijado;

8. máquina de la limpieza previa de Mesh Belt Type

La máquina de limpieza de la correa de la malla es del tipo de la inmersión. Tiene 3

posiciones de trabajo que son de inmersión y de limpieza, agua del jabón

el echar en chorro, y sequedad del fuerte-aire. La máquina de carga se equipa de

la boca de la gran fuerza. Y es flanqueada por una separación del aceite del agua

el tanque y el un tanque de la colección del aceite. El aceite recogido podía ser utilizado.

• Cuerpo del tanque

El cuerpo de limpieza del tanque se fabrica de las placas de acero y seccional

de acero que se sueldan con autógena juntos.

• Dispositivo de conducción de la correa de la malla

Correa de la malla: 500m m 1 pedazo;

Cadena y rueda de piñón: P=50.8mm, 1 fijado;

Reducción del engranaje: 0.37kW, 1 fijado;

• Volumen de limpieza del tanque: 1500L;
• Bomba que echa en chorro de limpieza: sistema de 2.2kW d=50mm 1;
• Aparato de la calefacción: 380V/4kW, 6 pedazos, 24KW en total;
• El tanque de la separación del aceite y del agua

Separador del aceite y de agua, 1 fijado;

Bomba líquida, 0.37kW, 1 fijado;

Motor del engranaje, 0.10kW 1 fijado;

• Secado de la fan en la salida, 1 sistema;
• Regulador de temperatura, Honeywell, 1 fijado;

Resistor termal, PT100, 1 pedazo;

• Conduciendo el dispositivo de detección, Omron 1 sistema;
• Sobrecargar el protector, 1 sistema;

9. Mesh Belt Quenching Furnace

El horno de amortiguamiento es la parte fundamental de la cadena de producción. Es

comprendido de cáscara del horno, soporte delantero de la máquina, preservación del calor

material, aparato de la calefacción, dispositivo del control de la temperatura, y atmósfera

dispositivo de la fuente.

parámetros 9.1Main:

Anchura de la correa de la malla: 500m m

Longitud de la zona de trabajo: 5000m m

Longitud de la entrada: 2000m m

Precalentamiento de longitud del área: 1100m m

Control de la temperatura: control del PID de 4 zonas;

Poder clasificado: 150KW;

Uniformidad de la temperatura del horno: uniformidad de la temperatura de ≤±5℃ para

la misma sección: ≤±3℃; subida de la temperatura de la pared externa del horno: ≤50℃

Exactitud del control de la temperatura: ±1℃;

Exactitud de control potencial del carbono: ≤±0.05%C, gama de la medida: 0-1.5%C;
