Rodillo de ayuda industrial de la resistencia eléctrica

Transportador Mesh Belt Furnace, horno del tratamiento térmico

requisito 1.Buyer

producto 1,1: clavos de acero, tornillo penetrante;

proceso 1,2: amortiguamiento y temple de carburación, brillantes;

productividad 1,3: amortiguamiento: 500-1000kg/h;

2. Especificación

Según el requisito del comprador, recomendamos a nuestro cliente a

elija 800*10000milímetros de ayuda de tipo horno eléctrico del rodillo de la correa de la malla.

3. Introducción general del equipo y características principales

1 introducción general

1,1 la línea del tratamiento térmico combina las tecnologías avanzadas

de Taiwán. Importan a sus partes fundamentales de en ultramar.

1,2 la cadena de producción se comprende de la máquina de carga magnética de la correa,

máquina de la limpieza previa, rodillo de ayuda que apaga el horno, apagando el tanque,

aceite que quita el soporte, máquina de la poste-limpieza, correa de la malla del ayuda-rodillo

temple del horno, y sistema de control eléctrico.

Características:

2,1 para cubrir las necesidades de la producción de sujetar piezas, el horno emplea

La tecnología de Taiwán, y mejora su efecto ahorro de energía en el área de

guarnición refractaria.

2,2 la cadena de producción emplea la calefacción de baja tensión a través del transformador

para prolongar la vida de servicio de los tubos de calefacción.

2,3 la correa de la malla es apoyada por los rodillos de ayuda con el movimiento sincronizado

de modo que la correa de la malla lleve una tensión mínima.

2,4 los rodillos son apoyados por el transporte sellado de alta presión especial.

2,5 la correa de la malla se diseña con el dispositivo de alarma anormal del transporte a

asegure el movimiento estable de la correa de la malla.

2,6 goteo-en la atmósfera es gasificado por un generador de gas y después enviado en el horno.

La atmósfera es supervisada y controlada continuamente por una punta de prueba del oxígeno.

2,7 la correa caliente de la malla vuelve de nuevo a la entrada del horno y precalienta

los partss fríos, que ahorra energía grandemente.

4. Cadena de producción parámetros básicos

5. Parámetros técnicos

6. Cadena de producción poder y consumo de energía

poder 6,1

Poder de calefacción: el 380V±10%, 3 fase, CA, 50HZ;

Sistema de la medición y de control: el 220V±10%, 50HZ

Sistema de calefacción: sobre 745kW

Poder del sistema de conducción y otros puntos del consumo: sobre 40kW

Fuente de alimentación de la línea entera: sobre 785W

Consumo de energía en el funcionamiento normal: sobre 420kW

6,2 parámetros del tubo de entrada de la atmósfera

Tubo de entrada del metanol: 4-6 l./h; Mpa ≥0.04;

Tubo de entrada del propano: control automático con la fuente ≤500L/h;

presión ≥0.04Mpa de la fuente;

Tubo de entrada del amoníaco: 3m3/h;

agua de enfriamiento 6,3

Calidad del agua: según el bajo-calcio estándar del estado

agua en circulación industrial;

Sustancia suspendida: 10mg máximo /L;

Tamaño del agujero de la correa de la malla del filtro: 0.3m m máximos;

Temperatura de la entrada: 30℃ (máximo) (en verano)

Temperatura de la entrada: (minuto) 5℃ (en invierno)

Diferencia de la temperatura: 10℃

Presión de entrada: 0,2 Mpa

Consumo de agua máximo: sobre 100m3/h (uso de circulación)

6,4 equipo suplementario (suministrado por el comprador)

El tanque de agua refrescada y la torre de enfriamiento se montan generalmente

fuera del taller

pero cerca de la cadena de producción. La capacidad de poder de enfriamiento debe

sea ≥100m3/h.

7. Especificación técnica por unidad

Máquina de carga magnética de la correa

La máquina de carga se comprende del bastidor de la extremidad, silo de la vibración,

sistema magnético del transporte de la correa, y sistema de conducción.

el marco de la máquina se hace de las placas de acero y de acero seccionales.

1 cadena y rueda de piñón: P=25.4mm, 1 fijado;

2 engranaje de reducción, 0.55kw (regulación) de la velocidad de VF, 1 fijado

correa magnética 3: 900*3450*1/2m m (SUS304) 1 pedazo

Acero magnético de 4 grandes fuerzas: 28*26*8 1 grupo;

Motor de 5 vibraciones: 150W, 1 fijado;

estación hidráulica 6: 16Mpa/cm2 2.2kw, 1 fijado;

cilindro del aceite hidráulico 7: sistema de ¢80*800mm 1;

Máquina de la limpieza previa de Mesh Belt Type

La máquina de prelimpieza es del tipo de la inmersión. Tiene 3 que trabajan

posiciones que están aclarando, el echar en chorro del agua del jabón, y sequedad del fuerte-aire.

La máquina de carga se equipa de la boca de la gran fuerza. Y él

es flanqueado por el un tanque de la separación del aceite del agua y el un tanque de la colección del aceite.

El aceite recogido podía ser utilizado.

cuerpo del tanque

El cuerpo de limpieza del tanque se fabrica de las placas de acero y seccional

de acero que se sueldan con autógena juntos.

dispositivo de conducción de la correa de 2 mallas

Correa de la malla: 800*7200*1.5/2.5m m 1 pedazo;

Cadena y rueda de piñón: P=25.4mm, 1 fijado;

Reducción del engranaje: 0.55kW, 1 fijado;

3 volúmenes de limpieza del tanque: 2000L;

bomba que echa en chorro de limpieza 4: sistema 2.2kW 1;

Boca de cobre, varias;

aparato de la calefacción 5: 380V/4kW, 6 pedazos, 24KW en total;

6 aceite y el tanque de la separación del agua

Separador del aceite y de agua, 1 fijado;

Motor del engranaje, 0.37kW 1 fijado;

7 fan de secado en la salida, fan del aire acondicionado, 1 fijado;

regulador de temperatura 8, RKC, 1 fijado;

Resistor termal, PT100, 1 pedazo;

Dispositivo de detección de conducción 9, Omron, 1 fijado;

10 válvula líquida d=15 1 pedazo;

11 protectores que sobrecargan, 1 sistema;

Máquina de la distribución de la vibración

1 silo 1piece de la vibración;

motor 150W, 2 sistemas de 2 vibraciones;

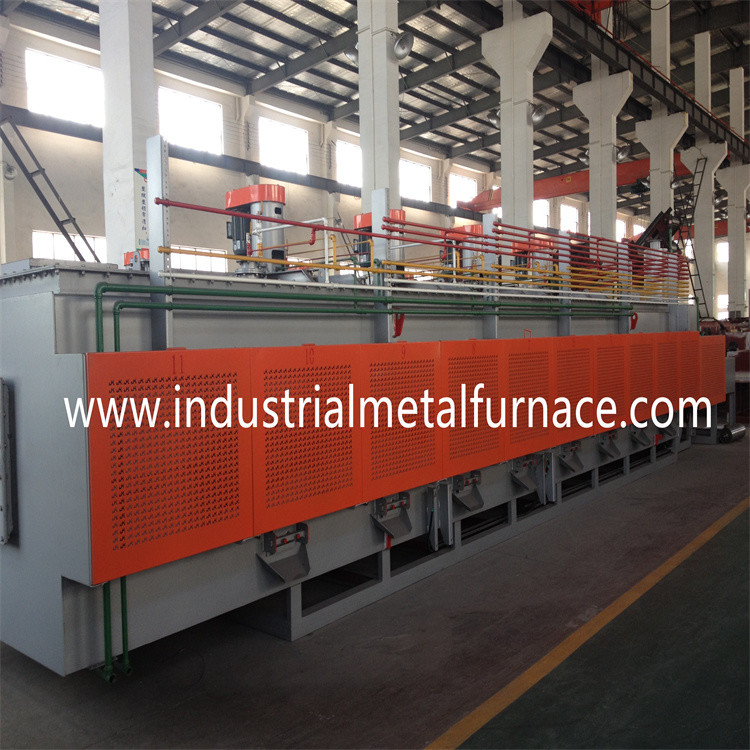

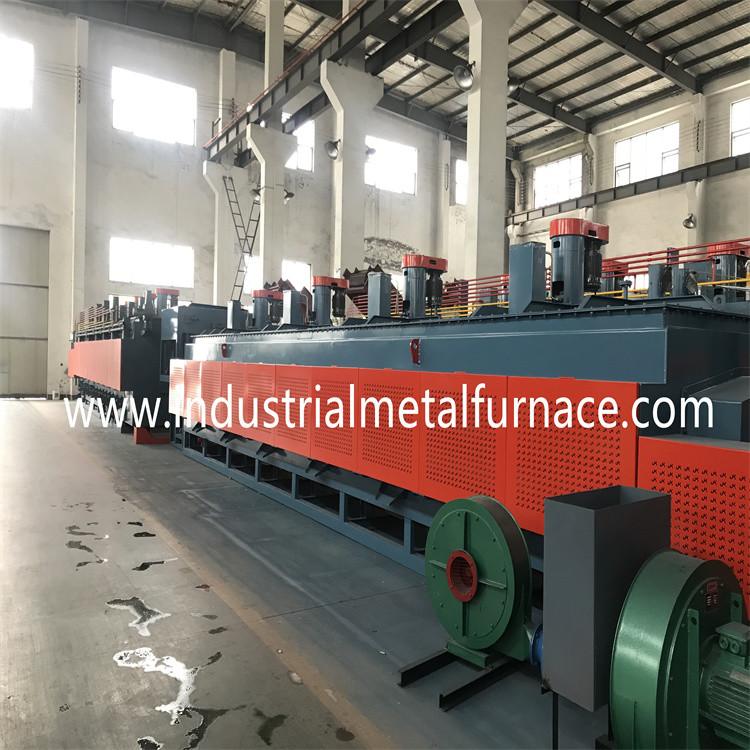

Mesh Belt Quenching Furnace

El horno de amortiguamiento es la parte fundamental de la cadena de producción.

Se comprende de la cáscara del horno, soporte delantero de la máquina, calor

material de la preservación, aparato de la calefacción, dispositivo del control de la temperatura,

y dispositivo de la fuente de la atmósfera.

Parámetros principales 1:

Anchura de la correa de la malla: 800m m

Longitud de la zona de trabajo: 10000m m

Longitud de la entrada: 2000m m

Precalentamiento de longitud del área: 1500m m

Control de la temperatura: control del PID de 6 zonas;

Poder clasificado: 420KW

Uniformidad de la temperatura del horno: uniformidad de la temperatura de ≤±5℃ para

la misma sección: ≤±3℃; subida de la temperatura de la pared externa del horno: ≤50℃

dispositivo de conducción de la correa de 2 mallas

2,1 las piezas se transportan a través de la correa de la malla.

2,2 la correa de la malla es apoyada por los rodillos de ayuda con sincronizado

movimiento. La correa de la malla es del tipo delantero-conducido, y lleva así

fuerza extensible mínima en la temperatura alta.

correa de 2,3 mallas que conduce velocidad: 50~220mm/min, control del inversor;

correa de 2,4 mallas: 800*26000*2/3m m; 1 pedazo;

2,5 rodillos de ayuda

Precalentando los rodillos superiores, ¢50 SUS304 5 pedazos;

Precalentando rodillos más bajos, ¢87mm SUS304 3 pedazos;

Rodillos superiores, ¢50mm SUS310 35 pedazos

Rodillos más bajos, ¢87mm SUS310 12 pedazos

Rodillo impulsor posterior, ¢203mm SUS310 1 pedazo

Llevar los sistemas UCFL207 110;

cadena 2,6 y rueda de piñón, P=19.05mm, 1 fijado

2,7 reductor, 0.75kW 1 fijado;

2,8 inversor, Mitsubishi, 1 fijado;

correa de 2,9 mallas que conduce el dispositivo de detección, Omron, 1 fijado;

material de la preservación del calor 3

3,1 la pared del tejado se alinea con aluminio de alta temperatura del silicato 1400

fibra y manta de aluminio 1260 del cera del silicato, que son fijadas por ¢8mm

barras y placa de prensa hecha de SUS310S.

3,2 las paredes laterales del horno se alinean con los ladrillos de anti-carburación de Isolite, calor

ladrillos de la preservación y tableros de la preservación del calor. El grueso de alineación es 395m m.

3,3 el pegamento refractario es P-150 (marca de Japón). Tiene las características

de un efecto de enlace más fuerte en una temperatura más alta. Resiste una temperatura máxima

del celcius de 1600 grados.

aparato de la calefacción 4: tubos eléctricos de la radiación térmica.

4,1 los tubos de calefacción eléctricos están instalados en la pared superior y más baja del

hogar. El sistema de calefacción trabaja con la fuente de baja tensión, y

el horno no necesita ser parado al substituir los tubos de calefacción.

4,2 tubos eléctricos de la radiación térmica, 66 sistemas;

a) tubo externo: ¢122*1425*4mm (SUS310S), 66 pedazos;

b) base de calefacción del tubo: OCr21Al6Nb, 66 sistemas;

c) piezas del aislamiento (corindón): 66 sistemas;

4,3 tipo termal de los pares WRN430 K, 6 pedazos;

4,4 cada zona se fija con un transformador independiente. El tubo de la radiación térmica

está paralelamente la conexión, y no interfiere con uno a. El calor

los tubos de la radiación se mantienen fácilmente.

Transformador, 380V/56V, 6 sistemas;

Tobera mezcladora (NSK que lleva con el sistema de la refrigeración por agua), 4 sistemas;

paletas (eje y paletas), 4 pedazos;

llevando, NSK, 8 sistemas;

motor, 1.5kw, 4 sistemas;

dispositivo del humo de extractor 6 (que quita y que quema el humo del horno

y el tanque de aceite)

Bomba de aire, 250W, 1 fijado

el tanque de agua 7 en la boca del horno con SUS304 la capa interior, 1 fijado;

puerta de 8 hornos

a) puerta movible en la boca del horno, 1 del horno fijado;

b) puerta suave dentro del horno, 4 grupos de la cortina;

9 agujeros del retiro de polvo, 12 pedazos;

Los agujeros del polvo se fijan en la parte más inferior de las paredes bilaterales del precalientamiento

y la sección de calefacción. El agujero del polvo se bloquea con un enchufe hecho de

fibra de la preservación del calor y tapadera. El enchufe es fijado por el mecanismo de la palanca,

y es fácil ser quitado.

10 la puerta del horno también se equipa de 1 cortina del fuego para calentar la limpieza

líquido en el tanque de limpieza.

dispositivo de la fuente de 11 atmósferas

fuente de la atmósfera: goteo-en tipo: methanol+propane+ammonia;

Control 11,1 de la atmósfera:

Punta de prueba del oxígeno, maratón, los E.E.U.U., 2 pedazos;

Posible regulador del carbono, Eurotherm, 2 sistemas;

Válvula proporcional, Burket, Alemania, 5 sistemas;

Metro de flujo del metanol, 5 sistemas;

Metro de flujo del propano, 4 sistemas;

Metro de flujo del amoníaco, 4 sistemas;

Metro de flujo del propano, 2 sistemas;

Metro de flujo de aire de la referencia, 4 sistemas

Bomba de aire, 35W, 2 sistemas
